Bedrijfs sectionaaldeur is een overheaddeur gemaakt van stalen deurpanelen. De overheaddeur is leverbaar in 2 type profileringen en vele type beslagen en bedieningsmogelijkheden.

Maatvoering:

De bestelmaat van een overheaddeur is de afmeting van de opening, ook wel dagmaat genoemd.

Bepaal de dagmaatbreedte (So), aan iedere zijde heeft u minimaal 100mm ruimte nodig voor de montage van de verticale geleiders, kiest u voor elektrische bediening d.m.v. een aandrijving heeft u aan de zijde waar de motor gemonteerd wordt in totaal 440mm zijruimte nodig. De door ons toegepaste aandrijvingen zijn zogenaamde opsteekaandrijvingen en worden over de as van de torsieveren geschoven en zorgen zodoende voor 340mm extra inbouwruimte.

Bepaal de dagmaathoogte (Ho) en de vrije ruimte N boven deze dagmaathoogte tot aan het plafond of de onderkant van de balkenlaag. Let op dat deze ruimte over de gehele inschuifdiepte van de industriedeur aanwezig is. De benodigde vrije bovenruimte verschilt bij elk type beslag.

Profileringen:

Horizontaal smal met stucco (bolletjes) design

Microprofilering GLAD

Railsystemen:

NP normaal beslag
Max breedte = 8000mm
Max hoogte = 5510 bij N= 450mm
= 6000 bij N= 510mm
Emin = H + 675mm

LHR verlaagd beslag
Max breedte = 6000mm
Max hoogte = 5000mm
N = minimaal 180mm
Emin = H + 1285mm
B*H max = 20m2

LHRF verlaagd beslag
Max breedte = 6000mm
Max hoogte = 5000mm
N = minimaal 320mm
Emin = H + 920mm
B*H max = 20m2

HL high lift beslag
Max breedte = 8000mm
Max H = 4800 bij max HL 1320mm
= 4800 bij max HL 3000mm
= 5800 bij max HL 2850mm
HLmin = 210mm
Nmin = HL + 260 / 325 / 360mm
Emin = H – HL + 750mm

HL-K high lift beslag
Max breedte = 5500mm
Max H = 4800 bij max HL 3000mm
= 5800 bij max HL 2850mm
HLmin = 800mm
Nmin = HL + 175mm
Emin = H – HL + 750mm

FTR daklijnvolgend
Max breedte = 8000mm
Max hoogte = 5510 bij N= 450mm
= 6000 bij N= 510mm
Emin = H + 340mm
Schuinte : tussen 5 en 35 graden

FLH daklijnvolgend verlaagd beslag
Max breedte = 6000mm
Max hoogte = 5000mm
N = minimaal 180mm
Emin = H + 1285mm
B*H max = 20m2
Schuinte : tussen 5 en 35 graden

VL verticaal beslag
Max breedte = 8000mm
Max hoogte = 5500mm
Emin = 550mm
B*H max = 38m2

VL-K verticaal beslag
Max breedte = 5500mm
Max hoogte = 5500mm
Emin = 700mm
B*H max = 32m2

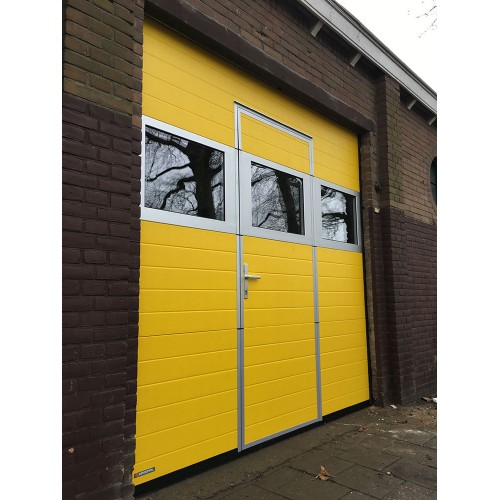

Glassectie

Het is mogelijk om de deur uit te voeren met glassecties. U heeft de keuze uit enkele en dubbele beglazing, in normale of krasbestendige uitvoering.
Maximaal aantal glasecties is is afhankelijk van de hoogte van de deur, de onderste sectie wordt altijd uitgevoerd als normaal deurpaneel. De glassectie wordt vervaardigd uit aluminium geanodiseerde profielen en zijn niet in de kleur van de deur.

Aantal mogelijke glassecties:

Bediening

Kettingtakel; handmatige bediening. Door aan de ketting te trekken kan u de deur open en sluiten. De optioneel leverbare ketting spanner zorgt ervoor dat de ketting nergens tussen kan raken en vereenvoudigd de bediening.

Gfa dodemans aandrijving. Voor de bediening van de deur is het noodzakelijk dat de knop ingedrukt blijft worden totdat de deur zich in de gewenste positie bevindt.

Geen afstandbediening mogelijk!

Gfa Impuls aandrijving. Een druk op de knop is voldoende om de deur naar de bovenste of onderste positie te laten bewegen. U hoeft dus niet de knop vast te blijven houden totdat de deur op de gewenste positie is. Wordt geleverd inclusief stuurkast en optosensoren. Afstandbediening als optie mogelijk.

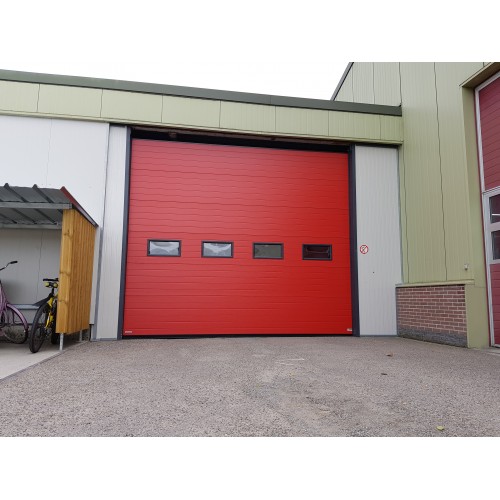

Vensters

Venster L1, 893*433mm. Standaard in de kleur zwart. Bij deur in kleur naar keuze wordt deze in dezelfde kleur gespoten.

Venster L2, 633*332mm. Standaard in de kleur zwart. Bij deur in kleur naar keuze wordt deze in dezelfde kleur gespoten

Venster L3, 609*203mm. Standaard in de kleur zwart. Bij deur in kleur naar keuze wordt deze in dezelfde kleur gespoten

Venster R10 ovaal, 663*343mm. Alleen in de kleur zwart.

Montage

Montagetarieven zijn excl. huur van een hoogwerker. Een hoogwerker is nodig bij een montagehoogte boven 3000mm. Tarieven hoogwerker op aanvraag. Bij elektrisch bedienbare sectionaaldeuren is de montage exclusief elektrisch aansluiten.
